在信息系统集成服务中，通信设备安装工程是确保网络稳定运行、数据传输高效可靠的核心环节。本文将通过图解形式，系统阐述通信设备安装的关键施工工艺，并附有详细PPT全文，为工程实践提供清晰指导。
一、施工前准备
- 现场勘查：对安装环境进行全面评估，包括机房面积、承重、温湿度、电源及接地条件等，确保符合设备运行要求。
- 图纸审核：核对施工设计图纸，明确设备布局、线缆路由及接口位置，避免后期返工。
- 物料清点：根据清单检查设备、机柜、线缆、配线架及工具是否齐全，确认型号规格无误。
二、设备安装工艺
- 机柜安装：
- 使用水平仪校准机柜垂直度，误差需小于3mm。
- 固定机柜底座，确保承重均匀，必要时加装抗震支架。
- 预留散热空间，机柜前后距离建议不小于1米。
- 设备上架：
- 按设计图纸顺序安装交换机、路由器、服务器等设备。
- 使用导轨或托盘固定设备，螺丝需拧紧且力度均匀。
- 设备间保留适当空隙，便于散热和维护。
三、布线工艺要点
- 线缆敷设：
- 电源线与信号线分开走线，间距大于30cm，交叉时垂直通过。
- 线缆弯曲半径需大于外径6倍，避免过度弯折损伤内部导体。
- 使用线缆标签标识两端信息，便于后期排查。
- 端接工艺：
- 光纤熔接需在洁净环境中进行，损耗控制在0.1dB以内。
- 网线端接遵循T568B标准，使用测线仪验证连通性。
- 接地线采用黄绿色线缆，连接至机房统一接地点。
四、系统调试与测试
- 加电测试：逐台设备通电，观察指示灯状态，确认无异常报警。
- 配置加载：按规划配置IP地址、路由协议等参数，备份配置文件。
- 性能测试：使用专业工具测试带宽、时延、丢包率等指标，确保符合设计要求。
五、文档交付与维护
- 整理竣工图纸、测试报告及设备清单，编制运维手册。
- 对客户进行现场培训，讲解日常操作及故障处理方法。
- 建立定期巡检机制，监控设备运行状态，预防潜在风险。

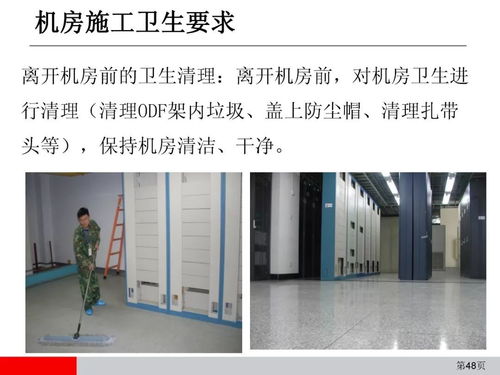

附：PPT全文提纲
- 第1页：项目概述与施工标准
- 第2-5页：机房环境要求图解
- 第6-10页：设备安装步骤详解（配三维示意图）
- 第11-15页：综合布线工艺规范（含光纤/铜缆对比表）
- 第16-18页：测试验收流程与指标
- 第19页：常见问题排查指南
- 第20页：服务承诺与联系方式
规范的施工工艺是信息系统集成服务质量的基础。通过标准化作业、可视化管理和全过程测试，可大幅提升通信系统稳定性，为数字化转型提供坚实支撑。建议工程团队将本图解作为现场作业指导书，并结合实际项目需求灵活调整。
